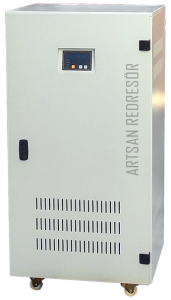

Dahili Akülü Redresör Sistemleri ile Kesintisiz ve Kararlı DC Güç Çözümü.
Enerji altyapısında süreklilik ve güvenlik oldukça önemli bir konudur. Bu amaçla tasarlanan ve üretilen Akü Redresör Grupları, özellikle trafo merkezleri, enerji dağıtım sistemleri ve otomasyon uygulamaları için kesintisiz DC güç sağlamak amacıyla tasarlanmış bütünleşik çözümlerdir. Redresör devresi ve akü grubu aynı kabinet içinde sunularak hem alan tasarrufu sağlar hem de bakım ve kurulum kolaylığı sunar.
Akülü Redresör Teknik Yapısı ve Çalışma Prensibi
Akü redresör grubu, şarj ünitesi ve akü grubu olmak üzere iki ana bileşenden oluşmaktadır. Redresör bölümü, 1 faz (220/230VAC) veya 3 faz (380/400VAC) şebeke gerilimini proje ihtiyacına bağlı olarak 24V/48/110/220V doğru akıma (DC) dönüştürerek dahili aküleri şarj eder. Şebeke kesintiye uğradığında ise akü grubu, sistemdeki kritik yükleri otomatik olarak beslemeye başlar.
Gelişmiş mikroişlemci kontrolü ile donatılmış redresör, akü voltajı ve akımı üzerinde tam kontrol sağlar. Redresörlerin temel görevi, aküleri eksiksiz ve güvenli bir şekilde şarj etmektir; zira tam dolmamış aküler sistemin bütünlüğünü riske atabilmekte ve ömrünü kısaltabilmektedir.
Akü Grubu Özellikleri
Redresör grubuna dahil aküler, genellikle TS 1352-3 EN 60896-22 / IEC 60896-22 standartlarına uygun VRLA (kuru tip, bakımsız) akülerdir. Her biri 12V nominal gerilime sahip olan bu aküler, ihtiyaca göre 7 AH ile 200 AH arasında farklı kapasitelerde sunulur. Özel taleplerde daha farklı tipte ve daha yüksek AH değerlerinde aküler kullanılabilmektedir.
Akü gerilimi sistem ihtiyacına göre 24 VDC, 48 VDC, 110 VDC veya 220 VDC olabilir.
Redresör Kabin Yapısı ve Soğutma

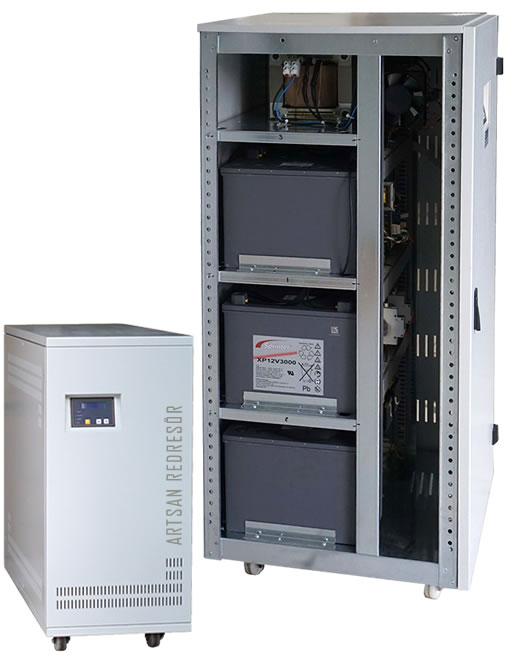

Akü redresör grupları, genellikle metal gövdeli, dayanıklı kabinet yapısı içerisinde sunulur. Kabinin alt bölümü akülere, üst bölümü ise redresör devrelerine ayrılmıştır. Uygulama şartlarına göre:
- IP20, IP23, IP43, IP53 gibi farklı koruma sınıfları,
- Doğal hava dolaşımlı (AN) veya fan destekli (AF) soğutma sistemleri,
- Raflı akü yerleşimi veya modüler yapı tercih edilebilmektedir.
Genel Teknik Özellikler
- Mikroişlemci kontrollü, trafolu veya switch-mode redresör
- Ayarlanabilir çıkış voltajı ve akım değerleri
- Normal ve hızlı (boost) şarj voltajı ayarı
- 2×16 LCD ekran ile anlık sistem durumu izleme
- Ayrı akü ve yük çıkışı (opsiyonel)
- Şebeke ve yük için bağımsız giriş-çıkış sigortaları
- Kolay montaj, sade kablolama
Opsiyonel Özellikler
- Akü ters bağlantı koruması
- Akü derin deşarj koruma (LVD)
- Akü düşük voltaj alarmı
- DC kaçak izleme koruması
- Dropper diyot veya silicon dropper regülasyon üniteleri
- Analog veya dijital akım / voltmetre
- Akü grubu için raf sistemi
- IP23–IP54 arası koruma sınıfı seçenekleri
Akü Redresör Grubu Kullanım Alanları
- Trafo merkezleri ve RTU panolar
- Güneş ve rüzgar enerji santralleri
- DC besleme sistemleri
- Otomasyon ve kontrol panoları
- Acil aydınlatma ve güvenlik sistemleri
- Jeotermal enerji sahaları
- Enerji üretim – iletim – dağıtım altyapıları
